开·云体育app下载安装 基于卷积神经网络的手势识别研究

操小文，薄华

（上海海事大学 信息工程学院，上海201306）

摘要：传统的手势识别系统，是由特征提取以及分类器所组成的，它需要人工去设计特征，然而却很难达成足够令人满意的效果，并且还会耗费大量的时间。把卷积神经网络应用到手势识别当中，能够直接将图像数据输入网络，而且不用开展复杂的前期预处理。有很强的鲁棒性以及较低的复杂性，经过大量的仿真实验kiayun手机版登录，证实了该识别方法具备很好的识别效果，比起现有方法有着较大的优势 。

0引言

按照现有科学技术的发展态势，机器人技术会给人类添诸多便利，人机交互是其中关键一环。故而，要使机器人依人指示做相应动作，就得让机器人“懂”人指示。人们日常用得最多的是手势，基于视觉的手势识别技术关联模式识别、图像处理以及计算机视觉等诸多领域，是当下热门研究课题。目前国内针对基于视觉的手势识别技术已开展诸多研究工作 。

有关手势识别［5］的常见算法存在这么三种：第一，是基于几何特征［6］的手势识别，把可用于待识别的特征设定为手势的区域以及边缘特征，并且运用多种多样的距离公式来开展模板匹配，此方法具备较强的适应性与稳定性，然而其学习能力欠缺且效率较低，存在十分显著的不足；第二，是基于隐马尔可夫模型的手势识别。这属于一种统计分析模型，它的拓扑结构具备一般特性，可很好地刻画描述手势信号的时空方面的变化，适用于针对动态手势的识别，然而其计算量太过庞大，并且速度十分缓慢，无法很好地契合满足当前应用的需求。基于人工神经网络［7］展开的手势识别 。具备较强的学习能力，以及具备较强的抗干扰能力，并且网络能够很好地拟合各类非线性映射，在拥有更快的计算速度方面，同时具备很强的鲁棒性，还具备很强的泛化能力，然而因为其对时间序列的处理能力不强，主要应用于静态手势识别［8］，而对于动态手势的识别［9］而言则效果不佳。

由上方的分析能够知道，现有的算法都存在着或多或少的不足之处，所以没能获得很好的应用。而卷积神经网络，也就是Convolutional Neural Network，简称为CNN，在二维图像处理里具有独特的优势，这使得它在手势识别方面的研究也逐渐地开展起来了。

1卷积神经网络

传统图像识别的分类模型，呈现于图1，具体为［10］所指。人工设计特征，是极为耗时耗力之事，非得有深厚专业知识与经验，方可确定可用以此类进行正确分类的特征。然而，卷积神经网络，即［11］所指，却无需人工设计特征，它能把图像数据径直输入网络，随后于输出端便可给出分类结果。其分类模型，展示于图2 。

1.1CNN网络结构

CNN含有两种特别的神经元层，一种是卷积层，另一种是下采样层［12］，其整个网络架构由卷积层（C）和下采样层（S）交替出现，最终与全连接层（F）相连而构成，且在最后的输出层得出结果。本文的网络结构如同图3所展示的那样。

进行卷积操作时，是要用一个卷积核［13］（也就是特征矩阵）在图像矩阵之上移动，卷积核要与图像上处于相对位置的元素去作乘积，最终把所得结果进行相加从而得到一个值。在卷积核移动完成之后云手机网页版，所有的值就会构成一个新的图像矩阵，这也就完成了对上一层的特征抽取。其数学表达式如（1）所示：

这里面，f是激活函数，通常是sigmoid或者tanh，b是偏置项。

下采样等同于对特征开展二次提取，这般做是为了给上一层的特征实施降维操作，以此减少计算量，同时规避因特征数量过多而致使出现过拟合的情况。经由降维之后的特征更能够呈现出图像的一般性，愈发适用于分类［14］，还能够强化网络结构对于位移的鲁棒性。

下采样的一般形式如式（2）：

xij=down(xi-1j）(2)

down(·)此为下采样函数，它跟卷积操作相近似，其同样是针对一个区域来做加权求和，要是运用n×n尺寸大小的窗口去进行下采样，最终所得到的图像大小将会是输入图像的1/n 。

1.2基于卷积神经网络的算法及训练过程

本文采用的网络结构，有8层，其中包括输入层，3层卷积层，3层下采样层，1层全连接层。和参考文献［8］相比较，本文用的网络，多了一层卷积层，还有一层下采样层，并且卷积核大小的设置，也是不一样的。本文把网络的学习速率（alpha），设置成了0.2，批次大小（batchsize）设置成20，迭代次数（numepochs）设置成了150。并且，卷积核以及各偏置等参数的初始值都是随机生成的，输入样本之后，借助前向传播和反向传播算法来对网络开展训练进而更新参数，其中，每层所进行的操作如下：

输入层是图像 ，该图像已经被归一化 ，其规格为48×48 ，经过二值化处理之后就能输入网络 。

(2)C1网络层，是对输入图像进行卷积之后所获得的结果，在本文当中，利用7×7的卷积核，针对输入图像开展特征抽取工作，该层的特征图有3张，其大小是42×42 。

(3)S2网络层所做的，是针对C1层来开展抽样操作，其抽样窗口的大小设定为2×2，在这个时候，特征图的数量依旧为3张，其尺寸大小呈现为21×21。

(4)，C3所进行的是针对S2的卷积操作，其卷积核的大小被设置成6×6，特征图存在5张，大小是16×16 。

（5）S4网络层，等同于S2，它呢，是第二个下采样层，抽样窗口是2乘以2，特征图数量为5张，其大小在8乘以8 。

(6)C5属于第三个卷积层，其卷积核的大小是5×5，在这个时候图像的大小为4×4，特征图的数量被设置成7张。

S6属于第三个下采样层，经2×2抽样窗口后，其自身大小为2×2，此时图像数量是7张 。

F7层属于全连接层，它会将S6层的特征数据进行向量化处理，之后连接至输出层。依据分类的类别数量，本文的输出层存在三个神经元，也就是分为三类。

于整个网络结构被确定之后、借助前向传播（fp）以及反向传播（bp）等算法来确定网络参数，如此一来整个网络就算是训练完成了。

2仿真实验

2.1手势图像的预处理

虽说CNN能够直接将原始图像输入进去，然而进行简单的预处理，能够让最终的识别效果变得更好，并且不会耗费过多的时间，。

首先，用本文对图像做灰度处理，接着kiayun手机版登录入口，对图像进行二值化处理，之后，把处理后的图像归一化、使其归结到呈48乘以48这一形态、并将其作为试验最终要运用的输入数据了，情况如同图4所展示出来的那般。

2.2实验结果及分析

本文章所涉及的实验数据，全部都是作者自身亲自拍摄获取的，其中手势总共存在3种，它们分别是指向手势1，胜利手势2，摇滚手势3，并如图5所展示的那样，当运用设备进行拍摄时，要维持设备与手的位置大体上保持不变，在限定的范围之内，手能够随意地进行旋转、平移，且方向并不固定。

神经网络结构方面，样本数量的多少，对最终的学习效果有着极大的影响。样本要是过少，网络就没办法学习到图像的有效特征，进而降低识别效率。所以，本文拍摄了大量样本用于试验，从各类手势里选取2500个训练样本，以及500个测试样本。把其迭代10次的平均识别率当作该方法的最终识别率。

其一，运用图像的灰度图来开展试验，其二，运用图像的二值图来开展试验，其三，最终的结果呈现于表1当中，其四，最终的结果呈现于表2当中。

从以上结果能够知道，卷积神经网络于手势识别里有着颇高的识别率，并且在单种背景状况下，由于手的灰度跟周围环境存在反差，运用二值图像能够获取更佳的识别率。后续的试验全部采用二值化图像来开展。

（2）为了对该网络结构的鲁棒性予以验证，针对真实情形下的场景展开模拟，给图像添加3种不同程度的噪声，还给图像添加3种不同程度的运动模糊：如图6所示。

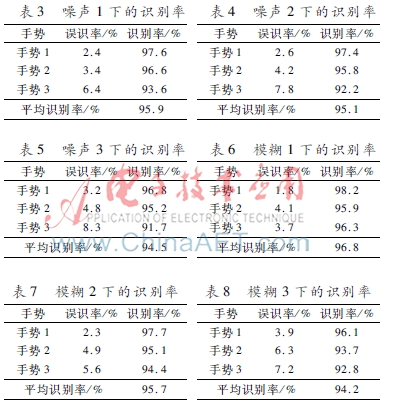

实验结果如表3~表8所示。

由上边所说的结果能够明白，给图像添加了噪声以及运动模糊以后，各类手势的识别率全部都有所下滑，并且之中受影响最为显著的乃是手势3，或许是由于手势3最为繁杂，其所涵盖的特征数量是最多的，在噪声与模糊的作用之下被掩盖的特征是最多的，致使识别率下降得最为迅速。不过在一定的范围之内，识别率尽管有所下跌然而仍旧保持在一个较高的水平，这表明该网络确实具备很强的鲁棒性，没有由于噪声和模糊的存在而出现较大的异常情况，完全能够满足现有的应用需求。

3结论

没有对图像前期复杂的预处理是卷积神经网络所避免的，无需人工去设计以及提取特征，大量的时间有所节省，人工成本也有所节省。其独有的卷积 -下采样结构，使其包容畸变的能力特别强，而独有的权值共享，极大地让网络训练参数有缩减，计算量降低水平很大达到了，并且让其网络结构更简单，适应能力更强，给图像处理领域带来极大的便利。

经由众多的仿真实验的完成，卷积神经网络于手势识别里的高效性以及强鲁棒性得以验证，有着良好的应用前景。后续，借由对网络结构以及算法的某些改进举措的作出，其于手势识别中的误识率能够进一步降低。
